Cube67 Diagnose-Gateway: Diagnose leichtgemacht

Das Cube-Feldbussystem von Murrelektronik bietet umfangreiche Diagnosemöglichkeiten. Ein neues Diagnose-Gateway macht den Zugriff auf diese Daten nun noch einfacher. Diese Lösung ist einfach zu implementieren, sorgt für klare Ansagen im Fehlerfall und ermöglicht durch eine beschleunigte Fehlerbehebung eine hohe Verfügbarkeit von Maschinen und Anlagen.

Das Cube-System von Murrelektronik ist ein leistungsstarkes, dezentrales Feldbussystem, das in vielen Maschinen und Anlagen eingesetzt wird. Es ist modular aufgebaut und Installationskonzepte können mit einer großen Anzahl an Eingangsmodulen, Ausgangsmodulen und gemischten Modulen sowie einer breiten Palette an Funktionsmodulen (z.B. IO-Link, RS 485 etc.) präzise auf die konkreten Anforderungen einer Applikation zugeschnitten werden. Mit einer Systemleitung werden sowohl Kommunikationsdaten wie auch Versorgungsspannungen übertragen, wobei an den vier Strängen eines jeden Busknotens bis zu 32 Module angeschlossen werden können. Die entscheidenden Pluspunkte des Cube-Systems sind die steckbaren Anschlüsse, der Vollverguss der Module, die ausgeprägte Multifunktionalität der Kanäle sowie die umfangreichen Diagnosemöglichkeiten.

Um die Diagnosedaten auszuwerten und nutzbar zu machen, war bisher ein großer Programmieraufwand zu leisten. Weil unterschiedliche Steuerungen jeweils andere Diagnosekonzepte erfordern, war diese Arbeit häufig für jede Anlage neu zu erledigen. Bei diversen Steuerungen konnte der komplette Diagnoseumfang bis dato nicht ausgeschöpft werden. Daraus resultierendes Problem: Fehler konnten nicht schnell genug lokalisiert werden, im ungünstigsten Fall entstanden lange Ausfallzeiten. Das kostete Zeit, Geld und Nerven.

Damit ist nun Schluss!

Mit dem neuen Cube67 Diagnose-Gateway steht ein praktisches Tool zur Verfügung, das die Diagnosedaten aus dem Cube-System auf einfachste und schnellste Weise ausliest und zur Verfügung stellt.

Mit seiner robusten Bauform und dem bewährten Vollverguss ist dieses Diagnose-Gateway für den Einsatz in rauer industrieller Umgebung ausgelegt. Es wird in die Linie zwischen dem Cube-Feldbusknoten und den (bis zu) vier Strängen eingebunden. Über eine Standard-Ethernet-Schnittstelle wird das Diagnose-Gateway mit der Kommunikationsebene verbunden.

Komplette Topologie-Darstellung

Wird das Cube-System gestartet, dann liest das Diagnose-Gateway die gesamte Topologie aus und fortan die komplette Prozesskommunikation sowie sämtliche Diagnosemeldungen mit. Das Modul bereitet diese Daten visuell auf und stellt alle Informationen – unabhängig von der Steuerung und ohne zusätzliche Software – in jedem Browser und auch unabhängig von der Plattform in identischer Weise dar. Jeder, der eine Zugangsberechtigung zum Kommunikationsnetzwerk hat, kann nun auf diese Daten zugreifen, zum Beispiel am HMI, mit einem Tablet oder am fest installierten Computer im Leitstand.

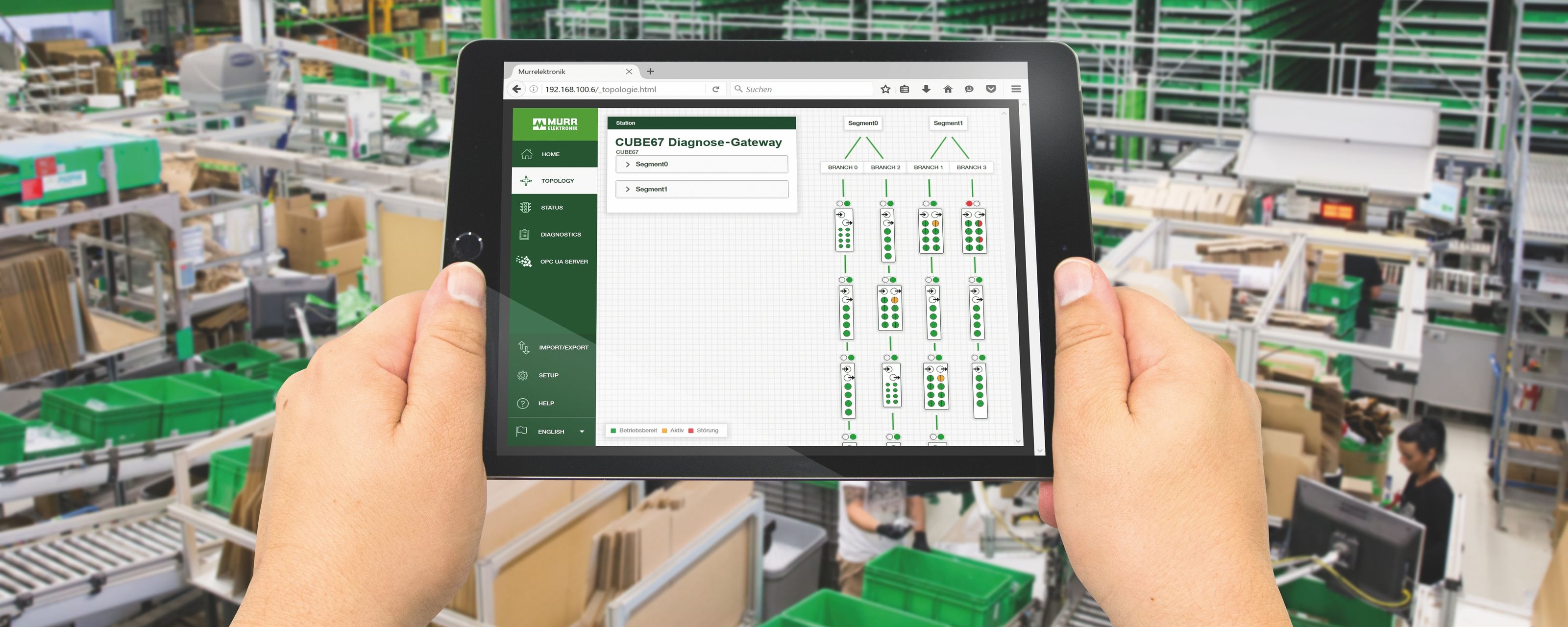

Auf dem Bildschirm wird die Anordnung der Module automatisch als übersichtliche Topologie dargestellt und zusätzlich in tabellarischer Form angezeigt. Dort werden alle Prozessdaten ausgegeben zum Beispiel die Schaltzustände der einzelnen Ein- und Ausgängen. Diagnosemeldungen des Systems werden sowohl in der Topologie angezeigt wie auch in übersichtlicher Tabellenform.

Ein großer Vorteil des Tools ist ein Diagnosespeicher (Logbuch). Er erfasst „flüchtige Fehler“; also Fehler, die nur temporär auftreten, z.B., wenn bei einem Kabelbruch in der Leitung einer Schleppkette bei bestimmten Verfahrwinkeln kein Kontakt besteht oder wenn ein Sensor immer just zu einer bestimmten Tageszeit durch Sonneneinstrahlung „überhitzt“ wird. Bei einer Steuerung wird ein „flüchtiger Fehler“, wenn er nicht mehr akut auftritt, nicht mehr angezeigt. Er ist quasi „behoben“. Das ist schlecht, denn oft ist ein solcher Fehler der Vorbote zu einem sich anbahnenden größeren Problem.

Modulbezeichnungen und Fehlermeldungen im Klartext

Das Tool stellt eine übersichtliche Tabelle im CSV-Format zum Download bereit, die eine Übersicht über die Module und Komponenten sowie über alle Ein- und Ausgänge der ausgelesenen Installationslösung enthält. In dieser Tabelle können Namen für die Komponenten vergeben und Bezeichnungen für alle möglichen Fehler im Klartext gepflegt werden. Diese Tabelle wird wieder importiert und das Tool greift daraufhin auf diese Namen und Bezeichnungen zurück.

Der Nutzer erhält damit – sowohl in der Topologie-Darstellung wie auch in der tabellarischen Auflistung – keine „kryptischen“ Fehlermeldungen mehr, sondern klare Ansagen wie „Kurzschluss am Hydraulikaggregat“ oder „Drahtbruch am Analog-Sensor von Steckplatz zwei der Fördereinheit“. Mit dieser Information sind Fehler schnell gefunden!

Um sie auch schnell zu beheben, können über die CSV-Datei sogar Handlungsanweisungen mit konkreten Lösungsvorschlägen in die Systematik importiert werden, z.B. „Ventil schließen“ oder „Leitung austauschen“. Im Idealfall wird sogar die Artikelnummer des Austauschteils in der Tabelle mit angelegt. Das beschleunigt die Fehlerbehebung.

Die Log-Daten des Cube67 Diagnose-Gateways können für den Versand oder für statistische Erhebungen abgespeichert werden. Das bietet beispielsweise die Möglichkeit, Schaltzyklen von Ein- und Ausgängen zu zählen und diese Information für die strukturierte Wartung in zyklischen Intervallen zu nutzen. Über ein Austauschformat können die Daten auch für weitere Systeme genutzt und direkt in unterschiedliche Anwendungen wie z.B. ERP- oder Cloud-Systeme eingebunden werden.

Unterschiedliche Einsatzmöglichkeiten

Vom Cube67 Diagnose-Gateway profitieren unterschiedliche Prozessbeteiligte im Lebenszyklus von Maschinen und Anlagen, zum Beispiel:

• der Inbetriebnehmer, der mit dem Diagnose-Gateway die Topologie durchleuchtet und Schwachstellen wie Kurzschlüsse oder Topologiefehler (also Differenzen zwischen der Soll- und der Ist-Konfiguration) frühzeitig erkennt. Auch für IO-Tests ist das Modul sehr hilfreich.
• das Servicepersonal des Maschinen- oder Anlagebauunternehmens, das Fehler durch eine temporäre Integration des Diagnose-Gateways schnell lokalisieren und im Sinne einer hohen Maschinenverfügbarkeit flott beheben kann. Auch eine dauerhafte Integration ist interessant, um über einen Remote-Zugriff Einblicke in die Maschine oder Anlage erhalten zu können und beispielsweise den Elektriker vor Ort aus der Ferne anleiten zu können.
• der Betreiber einer Maschine oder Anlage, der das Diagnose-Gateway dauerhaft einbettet und auf sich anbahnende Problemsituationen frühzeitig reagieren kann. Im Optimalfall hat er Handlungsanweisungen für den Fehlerfall in seine Systematik eingebunden – und der Monteur kann auf dem Weg zur Maschine schon das richtige Ersatzteil aus dem Lager mitnehmen.
